卫生级隔膜阀

KMD 402

气动隔膜IB DN 15 - 50 mm (1/2H - 2H)

特点
技术参数

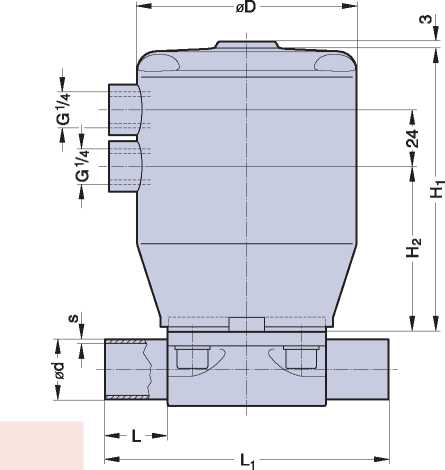

安装尺寸图

-耐高温工程塑料的活塞式气动执行机构
-设计紧凑
-工程塑料执行机构具有高抗热传递
-进气口方向与工作介质流向一致
-阀体隔膜和阀体之间具有固定的密封圆环
-柔性隔膜悬浮结构
-包覆式安装的阀体隔膜
-清洁光滑的执行机构外表面非常适合冲洗

控制方式(Ct.)： 气动
气动常闭(NC): Cil.1 &4
气动常开(NO): Ct.2&5
双作用(DA): C1.3&6
进气口方向： AtCf,4 ,5& 6标准型
控制介质流向与工作介质流向-致AtCf.1,283
控制介质流向与工作介质流向成90度
最大工作压力： 单向(delta p= 100%)
EPDM膜片10 bar
PTFE膜片8 bar
换装不同的执行机构可以达到更高的工作压力
如果需要更高的工作压力，请向SED公司代表咨询最高工作温度: HS-型150C
控制压力： Cf.1 &4 4.5- 7 bar
Cf.2 ,3.5&6 4- 5 bar
耗气量： DN15- -25 0.19NL
DN32- 40 0.31NL
DN50 0.68NL
隔膜材质： EPDM或PTFE
阀体材质： 锻造不锈钢1.4435/ 316L ASME/BPE
铸造不锈钢1 4435/ 316L
其它合金.
连接方式： 对焊接口
卡箍和法兰接口
特殊接口，请咨询
此种执行机构适用于： 两通阀体
焊接组合式阀体
流量： Kv/ m3h (Cv 1 GPM)

尺寸：请参见下表

DN (mm)	外形尺寸(mm)
DN (mm)	MA	L	Li	Hi	h₂	D
15-25	25	25	120	120	70	92
32-40	40	25	153	133	75	112
50	50	30	173	173	111	143
