控制方式(Of.)： 气动
气动常闭(NC): Cf. 1 & 4
进气口方向： At Cf. 4标准型
控制介质流向与工作介质流向一致
At Cf. 1
控制介质流向与工作介质流向成90度
最大工作压力： 单向(delta p = 100%)
|
隔膜材质 |
DN 15 - 50 (2") |
|
EPDM |
10 bar |
|
PTFE |
8 bar |
换装不同的执行机构可以达到更高的工作压力 如果需要更高的工作压力，请向SED公司代表咨询最高工作温度: 控制压力： 隔膜材质： 阀体材质：
最高工作温度： 160P
控制压力： Cf. 1 & 4 5 - 8 bar
隔膜材质： EPDM 或 PTFE
阀体材质： 锻造不锈钢 1.4435/316L ASME/BPE
铸造不锈钢1.4435/316L
其它合金
连接方式： 对焊接口，具体请参见第15页
卡箍和法兰接口，具体请参见第16和17页
特殊接口，请咨询
此种执行机构适用于： 两通阀体
焊接组合式阀体
T-型阀体
多通道阀体
罐底阀体
流量： Kv / m3/h (Cv / GPM)具体请参见館 页 MA

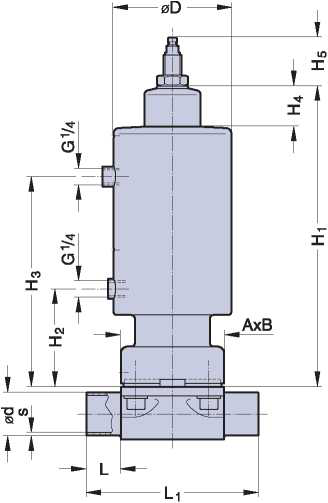

隔膜尺寸：请参见下列表格
|
DN (mm) |
外形尺寸(mm) |
|||||||||
|
MA |
L |
Li |
AxB |
Hi |
h2 |
H3 |
h4 |
H5 |
D |
|
|
15-25 |
25 |
25 |
120 |
73x79 |
220 |
66 |
150 |
— |
35 |
75 |
|
32-40 |
40 |
25 |
153 |
96x105 |
250 |
75 |
185 |
28 |
40 |
105 |
|
50 |
50 |
30 |
173 |
110x130 |
294 |
77 |
221 |
28 |
47 |
105 |
